一、概述
    隨著電鍍工業的迅猛發展，廢氣凈化劑回收工作越來越被重視，衡水寶飛華創玻璃鋼制造有限公司生產的HSGS系列鉻酸回收及凈化系統是一種性能可靠的廢氣凈化設備，通過多家用戶使用及檢測，對處理后的鉻酸廢氣，其凈化回收率可達高達98～99%以上，可廣泛用于電鍍等行業廢氣的凈化回收處理。

 二、鉻酸回收器
   1、工作原理

鉻酸（又稱鉻酐）霧，它是一種紅棕色腐蝕性很強的有毒物質，它通過排風系統進入空間，散落在車間附近地區，腐蝕設備、建筑物，并且影響工人和居民的健康。HSGS系列鉻酸回收器是采用凝聚法，將含有鉻酸微粒的霧氣，通過多層塑料網板制成的過濾網格，酸霧受到網板的阻擋而凝聚成液體，鉻酸液即順著網板壁流入下導槽，通過導管流入回收容器內。凈化后的達標氣體，由防腐風機排放至空間。

2、結構及特點

HSGS系列鉻酸回收器分L型及W型二種，L型為立式，W型為臥式。
HSGS-L型回收器主要有上箱體、主箱體、下箱體組成，上下箱體與主箱體均作

法蘭聯接，進出風口的方向可根據需要任意選擇，氣流下進上出。

3、HSGS-L外形尺寸表

注：L2、L3為一塊過濾網格，L4、L6為兩塊過濾網格，人字形放置。
HSGS-W型回收器有一個主箱體組成，兩端由方變園短管或大小頭連接在風機進風口和前面的管路中。
HSGS-W型外形尺寸表

注：W2、W3、W8為一塊過濾網格。W4、W6、W12、W16有二塊過濾網格，人字形放置。
本產品經過多年的實踐應用證明，該產品具有體積小、占地少、安裝方便、凈化效率高、回收量大等優點，凈化后的含鉻廢氣濃度大大低于國家標準，解決了含鉻廢氣對環境的污染問題。同時，可回收大量的鉻酸。

4、極速規格性能參數表

5、安裝、使用、維護、保養

5.1   HSGS系列鉻酸回收器必須安裝在混凝土基礎上，根據我公司提供的安裝尺寸圖，在現場定位施工?；厥掌靼惭b時，底部必須保持水平，氣流方向絕不能顛倒，以保證鉻酸酸液沿外殼底部的孔洞順利排出。
5.2   回收器安裝完畢，投入運行前，應仔細檢查清除循環系統中的雜物和污垢，以免發生堵塞現象。
5.3  貯液箱的液面應保持一定高度，貯液箱根據使用情況，定期清理。
5.4  維護人員要經常檢查回收量，如發現有不正常現象，應及時打開門檢查過濾網板，如有損壞要及時進行修理或更換，網眼如有堵塞可用清水沖洗，一般一個月以上清洗一次。
5.5  回收器是由硬聚氯乙烯板材制成，材料強度較低，因此，裝卸、運輸要輕卸輕放、切勿碰撞，以免損壞，并不宜裝在烈日暴曬的地方，否則易使設備老化損壞。
5.6  回收器在使用前應接好回收管及液封器，液封器內必須先灌滿水，保持一定的液封高度，保證鉻酸的正常回收。

6、選用鉻酸回收器型號注意事項

6.1用戶可根據使用場地情況選用立式(L型)或臥式（W型）鉻酸回收器。
6.2用戶應根據排出風量的多少來選擇鉻酸回收器的大小。
6.3鉻酸回收器的過濾網阻力為18～40毫米水柱，增加回收器后通過系統的阻力損失增加，應合理選配風機的風壓。
6.4用戶如需我方選型必須提供廢氣量度和廢氣濃度、裝在室內或室外等必要數據。

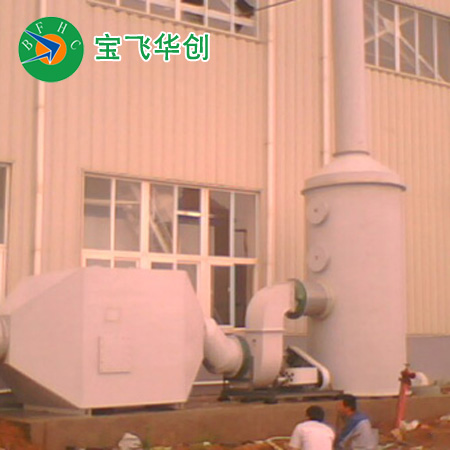

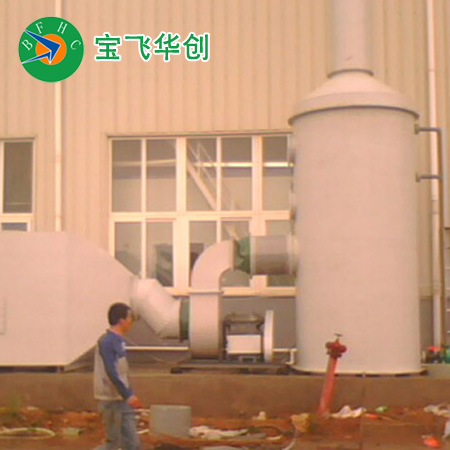

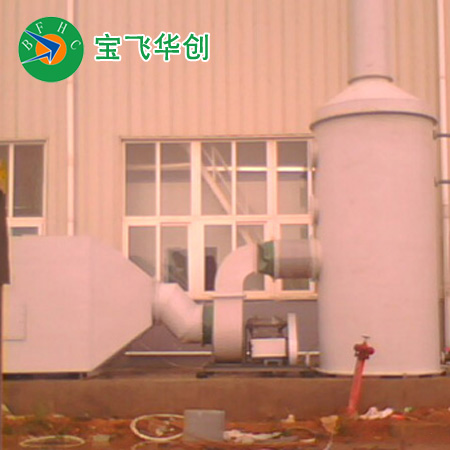

三、鉻酸凈化系統

1、概述

    本凈化塔由圓形塔體，用法蘭分段聯接而成。具體結構由貯液箱、進風段、兩級噴淋段、旋流板、出風錐帽等組成。其特點是：制作方便，便于按裝檢修、強度高、占地面積小。噴淋形式采用雙層填料，兩級噴淋，使用權氣液充分接觸，提高凈化效率。本塔配用一臺玻璃鋼離心通風機和塑料水泵或不銹鋼水泵即可。當處理風量在10000立方米以上時，采用二臺水泵就能達到設計要求。
1.1凈化塔主體：
（1）復合玻璃鋼貯液寧肯、加液管、在吸液管上加有濾液裝軒，進風段采用復合玻璃鋼制作。
（2）**、二級噴液段均采用一排Y-1型尼龍噴嘴，保爾環濾料和有機玻璃檢視孔，。
（3）有效擋水段設有旋流板嗇擋水的效果。
（4）玻璃風帽蓋。
（5）F4-72型玻璃鋼離心通風機。
（6）塑料水泵或不銹鋼離心泵。
（7）其它配件如塑料管件閥門、固定支架、檢修爬梯和進風管道等，用戶可在訂貨。
2、凈化順序過程原理和原理說明
2.1吸風罩—進風管道—風機—進風段**段濾料層—第二段濾料層旋流板—出風帽蓋——排風管
2.2工作原理：
本裝置采用氫氧化鈉溶液為吸收中和液來凈化酸霧廢氣。氣本由離心通風機壓入或吸入進風段，再向上流動，至**濾料層，與**級噴咀噴出的中和液接觸反應。吸收后的廢氣繼續向上流動至第二濾料層，與第二級噴咀噴出的中和液接觸，再次發生中和反應，然后通過旋流板。由風帽和排風管或風機排入大氣中。
3、安裝及使用注意事項
3.1本設備宜安裝在高出地面100mm以上的混凝土基礎上，水泵、風機應按要求另做混凝土基礎。
3.2運輸安裝時要注意保護，不得碰損機體及部件。
3.3本設備出廠時，本公司根據具體情況，采用分段包裝運輸，由本公司派人員到現場安裝調試。
3.4本設備安裝和工作在室外的，冬季應對底部水池部位注意防凍。
3.5本設備底部水池有液位標記，使用前務必按液們標記注入吸收液。使用過程中應注意補充吸收液。
3.6使用時應先開循環水泵2-3分鐘，再開動鼓風機，停機時應先停鼓風機1-2分鐘后，再停循環水泵。
3.7應根據使用情況定期檢查塔體底部水池內液體酸性深度及排氣口氣體凈化程度，超過標準時。應更換底部水池中的吸收液。
3.8本設備一年半至二年應做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。
4、訂貨須知
4.1選定設備時，所需凈化空間的排風量必須和設備處理風量相符，否則達不到拍風凈化環境。
4.2為保證凈化效果，*好使用我公司配套之整機。
4.3我公司可根據用戶需要另行設計、制作特殊要求的凈化設備。
4.4為了方便用戶，我公司產品供貨方式靈活，即可成套從應也可供應零部件。
4.5我公司產品設備保修期為壹年。保修期內因設備原因出現的損壞，我公司責任免費維修。
